La risposta in breve
Sommate le portate degli erogatori che funzionano contemporaneamente, alla pressione prevista. Fate poi verificare che pompa e rete forniscano insieme questa portata alla pressione necessaria, tenendo conto di dislivello, tubazioni, filtri e accessori. Il volume d’acqua da apportare alle piante e la durata dell’irrigazione si stabiliscono separatamente in base a suolo, meteo e colture.
Disegnare le zone prima di compilare una scheda della pompa
Una zona è un insieme che funziona nello stesso momento. Può corrispondere a una valvola, a un programmatore o a un settore coltivato. Raggruppare piantagioni che richiedono durate molto diverse costringe spesso a un compromesso poco soddisfacente. Cominciate distinguendo gli usi: orto in file, arbusti, vasi, prato o serra. Questa classificazione serve a discutere il progetto, senza prescrivere una quantità d’acqua universale.
Aggiungete alla pianta la fonte d’acqua, le distanze e i dislivelli. Indicate i percorsi reali dei tubi, comprese le deviazioni attorno agli edifici. Una condotta disegnata in linea retta su una vista aerea può sottostimare la lunghezza da posare. Individuate le apparecchiature che resteranno accessibili per la manutenzione e le zone in cui un tubo rischia di essere schiacciato o spostato.
Scegliete poi una prima ipotesi di simultaneità. Se due settori devono assolutamente funzionare insieme, scrivetelo. Se possono susseguirsi, annotate il tempo totale disponibile. Questa scelta può incidere sulla taglia della pompa più di un cambio di marca.
Il calcolo della portata totale: semplice, ma alla pressione giusta
Per erogatori identici, moltiplicate il loro numero per la portata nominale. Per più codici, calcolate ogni gruppo e poi sommate. Mantenete le stesse unità: 1 m³/h corrisponde a 1.000 l/h. Attenzione ai documenti espressi in galloni all’ora; usate il valore metrico fornito dal produttore o una conversione esplicita, senza mescolare galloni statunitensi e imperiali.

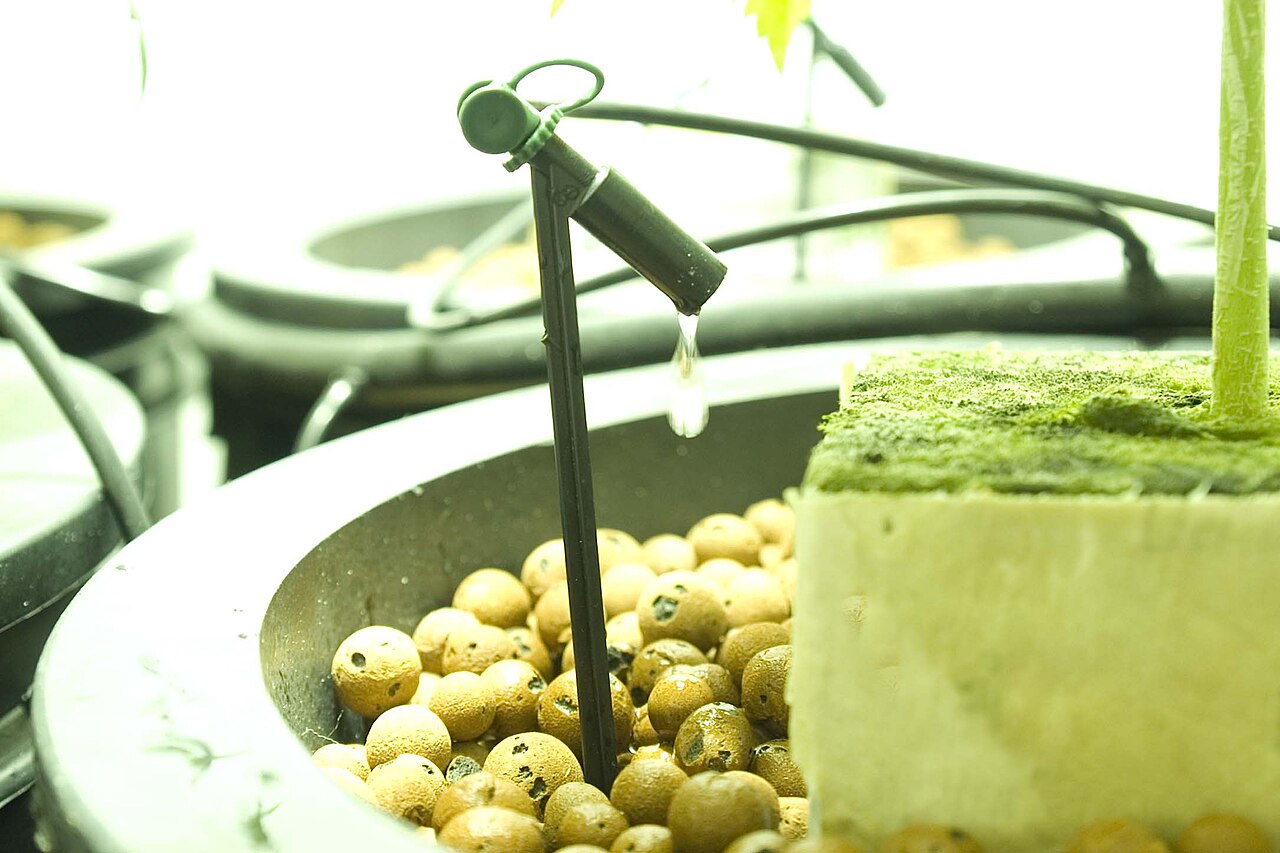

Esempio ipotetico: una zona comprende 80 gocciolatori da 2 l/h, cioè 160 l/h. Un’altra conta 60 gocciolatori da 4 l/h, cioè 240 l/h. Insieme richiedono 400 l/h, quindi 0,4 m³/h. Con funzionamento in sequenza, la domanda istantanea massima di queste due zone è 240 l/h. Questi valori sono portate dell’attrezzatura, non una raccomandazione di apporto per una coltura.
La documentazione Rain Bird associa gli erogatori a intervalli di pressione, portate e requisiti di filtrazione. Anche un gocciolatore autocompensante non promette la portata dichiarata a qualsiasi pressione. Riportate le condizioni del codice scelto e fate verificare i punti più lontani della rete.
| Esempio ipotetico | Numero | Portata unitaria | Totale |
|---|---|---|---|
| Zona A | 80 | 2 l/h | 160 l/h |
| Zona B | 60 | 4 l/h | 240 l/h |
| A e B insieme | 140 | Due codici | 400 l/h |
| A poi B | Due settori | Funzionamento successivo | Massimo istantaneo: 240 l/h |
La pressione statica non descrive il funzionamento
Una misura di pressione senza prelievo descrive una situazione diversa da quella in cui gli erogatori consumano acqua. Per il dimensionamento, chiedete le condizioni di misura e i dati di pressione sotto portata. Una semplice prova di riempimento di un secchio può indicare una portata a uscita libera, ma non dimostra che la stessa portata resti disponibile alla pressione necessaria agli irrigatori.
Grundfos definisce il punto di lavoro come l’intersezione tra la curva della pompa e le caratteristiche della rete. Questa idea permette di capire l’errore più frequente: mettere insieme la portata massima e la prevalenza massima come se fossero disponibili contemporaneamente. Su una curva occorre leggere la portata corrispondente alla prevalenza richiesta, per la velocità e la configurazione considerate.
Fate quindi indicare nell’offerta un punto di lavoro: portata, prevalenza o pressione, ipotesi sulla rete e condizioni della fonte. I valori massimi restano utili per descrivere un’apparecchiatura, ma non sostituiscono questa verifica.
Che cosa cambiano tubi, filtri e dislivelli
La pressione disponibile agli erogatori dipende anche dal percorso. Lunghezza, diametro interno, accessori e portata influenzano le perdite nelle condotte. Anche il dislivello impone un bilancio. È inutile scegliere un tubo solo in base al diametro esterno se le caratteristiche idrauliche usate nel calcolo si riferiscono al diametro interno.
Presentate al progettista i filtri, le valvole, i regolatori e gli altri elementi previsti. Chiedete come viene considerato il loro stato di manutenzione. Un impianto calcolato soltanto con un filtro nuovo può rivelarsi deludente se non è stato previsto alcun controllo accessibile. L’obiettivo non è aggiungere un margine arbitrario a tutti i numeri, ma documentare le condizioni di funzionamento accettabili.
Le schede delle ali gocciolanti Rain Bird distinguono in particolare dimensioni del tubo, pressione ammissibile, portata dei gocciolatori, interasse e filtrazione. Due rotoli che sembrano simili possono quindi corrispondere a progetti diversi. Conservate il codice completo; il colore del tubo non basta per ritrovarne i limiti.
Separare portata, volume e durata
La portata descrive una velocità di apporto; il volume corrisponde a una quantità. Nella nostra zona ipotetica da 160 l/h, un funzionamento di 45 minuti fornirebbe teoricamente 120 litri se ogni erogatore mantiene la propria portata. È il prodotto di 160 per 0,75 ore. Non dimostra che questi 120 litri raggiungano uniformemente le radici né che corrispondano al fabbisogno del giorno.
La decisione agronomica tiene conto del suolo, della profondità utile, delle colture, del meteo e dell’osservazione. Un impianto idraulico correttamente dimensionato permette di applicare una consegna; non sceglie quella consegna al posto vostro. Sensori e programmazione possono aiutare, ma la loro presenza non corregge automaticamente una cattiva suddivisione delle zone.
Per seguire l’impianto, tenete una tabella con settore, durata, volume misurato quando esiste un contatore e osservazione sul terreno. Se un settore cambia, per esempio dopo l’aggiunta di nuove linee, rifate il bilancio di portata. Aggiungere gocciolatori senza rivedere la simultaneità può modificare la distribuzione nelle parti già installate.
Preparare un’accettazione misurabile
Prima dell’ordine, fate precisare i limiti della fonte d’acqua e le protezioni necessarie, in particolare quando più reti o usi si trovano vicini. Le regole di prelievo, le restrizioni locali e la protezione dell’acqua potabile devono essere verificate per il luogo interessato. Una pompa tecnicamente adatta non autorizza a prelevare ovunque né a collegare direttamente due reti.
Alla messa in servizio, chiedete quali misure sono previste per verificare il funzionamento delle zone e qual è la procedura di manutenzione. Individuate i punti rappresentativi: vicino all’alimentazione, all’estremità e nei settori più impegnativi. I controlli devono essere adattati all’impianto dal professionista; una pressione corretta all’inizio non basta a descrivere tutte le linee.
Conservate la pianta finale, i codici, le regolazioni documentate e il bilancio iniziale. Quando l’irrigazione diventa irregolare, questi elementi permettono di confrontare la situazione con il funzionamento al collaudo. Potrete allora distinguere una modifica del giardino, una manutenzione necessaria o un dimensionamento insufficiente.
Da tenere a portata di mano
FAQ
Una pompa più potente risolve tutti i problemi?
No. Condotte, erogatori, limiti di pressione e fonte possono restare inadatti. Bisogna verificare l’insieme al punto di lavoro richiesto.
Posso unire gocciolatori e irrigatori nella stessa zona?
Occorre confrontare le loro esigenze di pressione e le durate di apporto. Un raggruppamento ha senso solo se il progettista conferma un comando e una distribuzione compatibili.
Il calcolo dei gocciolatori dà il consumo reale?
Dà una portata teorica nelle condizioni nominali. Il consumo reale dipende dalla durata, dal funzionamento effettivo e da eventuali perdite; un contatore permette di seguirlo.
